Раскройный стол для профессионального раскроя: характеристики, материалы и применение

Раскройный стол для профессионального раскроя: характеристики, материалы и применение

Что такое раскройный стол и кому он нужен

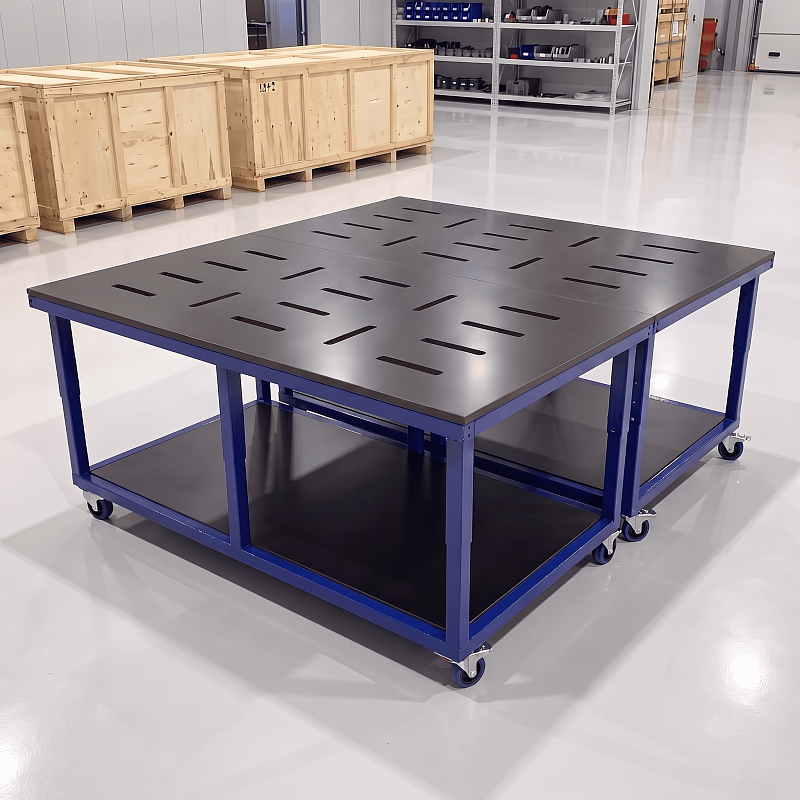

Раскройный стол — это специализированная рабочая платформа, сконструированная для точного, безопасного и повторяемого раскроя листовых, рулонных и плитных материалов. Его ключевая задача — обеспечить стабильную геометрию и надежную опору под заготовку, чтобы рез, фрезеровка или подрезка проходили без биений, вибраций и завалов кромки. В отличие от бытовых столов или случайно собранных поверхностей, профессиональный раскройный стол выдерживает значительные равномерно распределённые нагрузки, имеет усиленный металлический каркас, качественную столешницу с износостойким покрытием и продуманную оснастку для фиксации материала. Все элементы проектируются под интенсивную эксплуатацию в цеховом цикле и рассчитаны на долгие годы работы без потери точности.

Кому он нужен? Прежде всего предприятиям, где точность реза напрямую влияет на экономику производства: мебельным фабрикам, швейным и обувным цехам, предприятиям легкой и тяжёлой промышленности, компаниям, работающим с композитами, пластиками, фанерой и МДФ, а также высокотехнологичным секторам — от автомобильных производств до авиационной промышленности. Здесь важна не просто прочная «поверхность для резки», а системное рабочее место: с ровной плоскостью, устойчивой опорой, возможностью крепления шаблонов и оснастки, с эргономичной организацией инструмента и мобильностью внутри цеха.

На практике качественный раскройный стол решает сразу несколько задач: ускоряет цикл раскроя, снижает брак, защищает инструмент, повышает безопасность оператора и минимизирует усталость персонала. Ровная плоскость и правильно подобранная столешница уменьшают риск «подхвата» полотна или фрезы, а удобные пазы и точки крепления гарантируют повторяемость резов и шаблонных операций. Всё это особенно важно при работе с дорогими материалами и крупными заготовками, где одна ошибка стоит дорого, а повторение операций невозможно.

«Раскройный стол — это не просто плита на ножках. Это измерительный инструмент, который держит геометрию, гасит вибрацию и позволяет оператору стабильно воспроизводить технологию. В производстве это окупается быстрее, чем кажется». — технолог-оснасточник Илья Сафронов

Технические характеристики: нагрузка, каркас, столешница

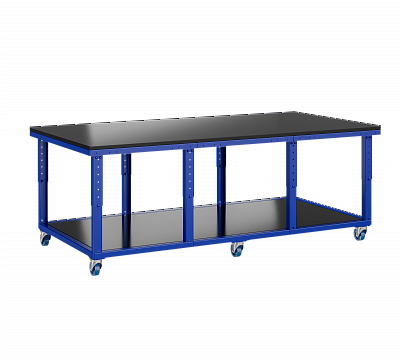

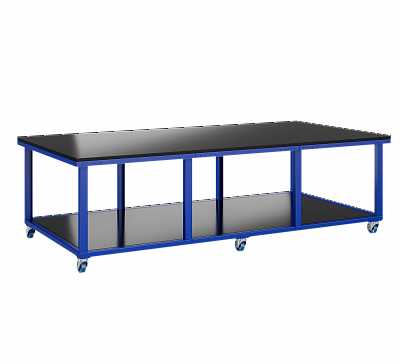

Техническое сердце раскройного стола — это сочетание жёсткости каркаса, точности столешницы и соответствия нагрузки реальным производственным сценариям. Профессиональная модель рассчитана на равномерно распределённую нагрузку на стол до 500 кг, что позволяет уверенно работать с тяжёлыми плитами, пакетами листов или рулонами. При этом сама столешница выдерживает до 300 кг распределённо — показатель, важный при локальной нагрузке в зоне реза и при опоре на оснастку. Дополнительная полка (выполненная из ламинированной фанеры 15 мм) рассчитана на 200 кг равномерной нагрузки, что даёт простор для хранения заготовок, приспособлений и кейсов с инструментом, не перегружая верхнюю плоскость.

Каркас — усиленный металлический, со стенкой несущих элементов 2 мм. Эта толщина обеспечивает оптимальный баланс между массой конструкции и её сопротивлением кручению и прогибам. Правильно рассчитанная рама с диагональными рёбрами жёсткости и продуманными узлами сварки минимизирует микроподвижки при динамических нагрузках, например, когда оператор работает ленточным ножом, погружной пилой или ведёт контурную фрезеровку. Важный нюанс — геометрия: точная сборка и контролируемая плоскостность ригелей гарантируют, что столешница ляжет без «волны», а нагрузка распределится равномерно. В условиях цеха желательно порошковое покрытие — оно устойчиво к истиранию, маслам и химическим реагентам, а также защищает металл от коррозии.

Столешница — ламинированная фанера 24 мм. Это не случайный выбор: фанера из берёзного шпона с ламинатным покрытием сочетает в себе высокую модульную жёсткость, хорошие демпфирующие свойства и износостойкую поверхность, которая не боится скольжения заготовки и не «ворсится» со временем. Толщина 24 мм работает как массивная инерционная плита: она гасит вибрации от электроинструмента и машин, обеспечивая чистый рез. Ламинат защищает от влаги и царапин, а ещё облегчает уборку — мелкая стружка и пыль не «въедаются», поверхность легко очищается промышленным пылесосом. По периметру рекомендуется кромочная лента или лаковая защита — это продлевает жизнь плите и защищает оператора от заусенцев. Для задач с интенсивным прижимом и установкой крепежных элементов возможна столешница с фрезерованными пазами под струбцины и оснастку — это резко ускоряет установку шаблонов, упоров и кондукторов.

Полка, выполняемая из ламинированной фанеры 15 мм, служит не просто для хранения — это стабильная и жёсткая площадка, на которой удобно держать расходники, рулонные материалы, оснастку и электронику (например, блоки питания или контроллеры). Важно, чтобы полка имела достаточные просветы для уборки и не нарушала логистику подводки электросетей и пылеудаления.

Мобильность — отдельный пункт. Диаметр колёс 100 мм — «золотой стандарт» цеховой мобильности: такие колёса уверенно перекатывают стол на стыках плитки и порогах, не вязнут в мелкой стружке и достаточно маневренны. Обязательны поворотные колёса с тормозами и фиксаторами направления, а также возможность опустить регулируемые опоры для полной стабилизации при работе. Важно, чтобы колёса имели износостойкий бандаж (например, полиуретан), не оставляющий следов, и усиленную площадку крепления. В ряде цехов дополнительно применяют антистатические колёса — это повышает безопасность при работе с пылью и композитами.

Для производств, где критична безопасность кромки и чистота реза, возможны альтернативные варианты столешниц: ФСФ фанера с повышенной влагостойкостью, МДФ для высокооднородной структуры под калиброванный рез, ЛДСП для экономичных задач, а также фанера с металлической накладкой (стальная или алюминиевая пластина) — для повышения износостойкости, защиты от прожогов и работы с магнитными фиксаторами. Каждый вариант решает свою задачу, и грамотный выбор материала столешницы влияет на ресурс инструмента, точность и рентабельность процесса.

•             Проверяйте паспортную равномерно распределённую нагрузку: не менее 500 кг для стола и 300 кг для столешницы — это гарантия отсутствия прогиба при работе с тяжёлыми заготовками.

•             Оценивайте каркас: металл со стенкой 2 мм, диагональные связи и качественная сварка критичны для геометрии и вибростойкости.

•             Подбирайте столешницу под материал и процесс: ламинированная фанера 24 мм — универсал; ФСФ — для влажных зон; МДФ — для калиброванного раскроя; фанера с металлической накладкой — для тяжёлых условий.

Расчёт жёсткости и устойчивости: как стол держит геометрию

Жёсткость раскройного стола определяется не только сечением профилей, но и конструкцией рамы, узлами сопряжения и количеством опорных точек. При равномерно распределённой нагрузке в 500 кг важна минимизация прогиба по длинной стороне — это достигается продольными ригелями и силовой рамой под столешницей. Правильная компоновка даёт прогиб в пределах долей миллиметра на метр, что в раскрое листовых материалов обеспечивает точную кромку и согласование фасок. Для динамических сценариев (перекатывание по цеху) стол должен иметь низкий центр тяжести и возможность «садиться» на опоры: колёса с фиксатором в паре с винтовыми опорами исключают раскачку и микроподвижки при силовом прижиме струбцин. Наконец, устойчивость — это и площадь опоры, и качество пола. Если в цехе неровности — регулируемые опоры компенсируют перепады до нескольких миллиметров, сохраняя плоскость столешницы.

Параметр	Значение/решение	Практический эффект
Распределённая нагрузка на стол	До 500 кг	Безопасная работа с тяжёлыми плитами и пакетами листов без прогиба
Распределённая нагрузка на столешницу	До 300 кг	Стабильность зоны реза при локальных усилиях и прижимах
Каркас	Металл, толщина 2 мм	Высокая жёсткость, минимизация кручения, долговечность
Столешница (база)	Ламинированная фанера 24 мм	Демпфирование вибраций, износостойкая поверхность, лёгкая уборка
Полка	Ламинированная фанера 15 мм	До 200 кг хранения оснастки без перегруза каркаса
Колёса	Диаметр 100 мм, тормоз, фиксация направления	Мобильность по цеху и стабильность в рабочем положении
Оснасточные пазы	Фрезерованные Т-образные, опционально	Быстрый монтаж упоров, шаблонов, кондукторов

Покрытия и кромки: защита столешницы на годы вперёд

Даже самая прочная столешница нуждается в правильной защите. Ламинат закрывает лицевую поверхность, но уязвимыми остаются кромки, зоны крепления и места контакта со струбцинами. Рациональное решение — заводская оклейка кромки и локальные накладки в местах частых прижимов. Если предполагается рез «в пролёт» или работа с абразивной оснасткой, рекомендована сменная тонкая подложка (жертвенный слой) — это недорогая вкладка из ЛДСП или МДФ, которую периодически обновляют, сохраняя основную плиту. При интенсивной эксплуатации полезно раз в полгода проверять плоскость длинной 2-метровой рейкой: если появились локальные завалы — их можно компенсировать подкладками или лёгкой юстировкой опор. Для столов с металлической накладкой важно контролировать крепёжные точки, чтобы не возникал «барабанный эффект» и микровибрация — лист должен быть притянут равномерно.

«Хорошая столешница — как подошва у профессиональной обуви: если вовремя ухаживать и менять расходуемые слои, она служит долгие годы без сюрпризов». — мастер-приёмщик участка раскроя Марина Коваль

Варианты столешниц и опции для оснастки

Выбор материала столешницы определяет, насколько стол будет универсальным, «живучим» и безопасным в конкретной технологии. Базовым решением выступает ламинированная фанера 24 мм: она сочетает прочность, износостойкость и ремонтопригодность. Для цехов с повышенной влажностью, интенсивной мойкой или раскроем «мокрых» материалов рекомендуют ФСФ фанеру — влагостойкая связка и пропитки увеличивают ресурс плиты. Если критичен идеально ровный контакт под калиброванный рез — МДФ даёт однородную структуру без пустот, что важно при шаблонной фрезеровке. Экономичный вариант — ЛДСП: уместно там, где нет ударных нагрузок и где жертвенный слой всё равно регулярно меняют. Для тяжёлых режимов (интенсивный прижим, работа с горячими кромками, магнитные приспособления) применяется фанера с металлической накладкой — алюминий или сталь; накладка берёт на себя износ, защищает кромку и расширяет возможности оснастки.

•             Ламинированная фанера с фрезерованными пазами под струбцины и оснастку — ускоряет крепление упоров, шаблонов, линейных направляющих, сохраняет геометрию при частых перенастройках.

•             Столешницы из ФСФ фанеры, МДФ, ЛДСП — подбор под среду и тип операций: от влагостойкости до сверхгладкой поверхности для чистых резов.

•             Фанера с металлической накладкой — для максимальной износостойкости, термозащиты и применения магнитных фиксаторов и индикаторов.

Ламинированная фанера 24 мм: универсальная основа

Практика показывает, что в смешанных производствах (мебельная плита, пластики, композиты, ткань с подкладками) ламинированная фанера 24 мм закрывает 80% задач. Она жёсткая, не боится точечных нагрузок от струбцин, хорошо держит саморезы в зонах быстросъёмных упоров. Ламинат снижает трение — крупные листы легче позиционировать, а рулонные материалы не «липнут». При необходимости часть поверхности можно оснастить фрезерованными Т-пазами под болт М8/М6 и базовыми П-образными направляющими — это позволяет без сверления крепить стационарные упоры и угловые каретки. При аккуратной эксплуатации и периодической протяжке крепежа такая столешница служит годами, не требуя сложного обслуживания.

Металлическая накладка: защита и новые сценарии

Если цех работает с абразивными листами, стеклотканями, резиной, композитами с острыми кромками или использует нагретые кромки, металлическая накладка на фанере решает сразу две задачи: защищает базовую плиту от механики и тепла и открывает доступ к магнитным оснасткам (магнитные упоры, индикаторы, ограничители). Алюминиевая накладка снижает массу и улучшает теплопроводность (быстрый отвод тепла), стальная — даёт максимальную износостойкость и лучшую совместимость с магнитами. Важно правильно закрепить накладку точечно-глухими креплениями или клеевыми составами, чтобы исключить микроподвижки и «звон». Кромки накладки следует фасонно снять, чтобы не повредить материал при подаче и исключить травмоопасные зоны для оператора.

«Металлическая накладка — это страховка от неожиданных повреждений и расширение возможностей. Она особенно выручает там, где материал «ест» поверхность быстрее, чем мы успеваем её обслуживать». — начальник инструментального участка Алексей Кочергин

Мобильность и организация рабочего места

Эффективный раскроечный пост — это не только плоская столешница. Это мобильная, безопасная и логичная экосистема: стол на колёсах диаметром 100 мм легко переезжает между участками, фиксируется тормозами и опорными винтами, вокруг — продуманное хранение инструмента, подвод электричества и пылеудаления, защитные экраны от стружки. Встроенная нижняя полка на 200 кг позволяет держать под рукой расходники и коробки, не загружая верхнюю плоскость. Боковые планки с перфорацией или рейлинги — для подвеса струбцин и направляющих. Над столом — световая балка или локальная подсветка 4000–5000K без мерцания, чтобы видеть линию реза и дефекты материала. Разводка кабелей идёт по нижней стороне каркаса в кабель-канале, чтобы исключить зацепы и перегибы. Если стол часто паркуется, полезны ударные буферы на углах и метки в полу — это ускоряет логистику и снижает риск задеть соседние посты.

•             Пример 1: мебельный цех с узкими проходами — стол заезжает в «карман» между стеллажами, фиксируется тормозами, а опоры исключают вибрацию при фрезеровке кромок.

•             Пример 2: раскрой тканей и композитов — стол перемещается вдоль линии, синхронизируясь с размоткой рулонов, на плите — мягкая сменная подложка и линейки для портновских ножей.

•             Пример 3: авиапроизводство — столы выстраиваются в линию для длинномерных панелей, на металлической накладке работают магнитные упоры и индикаторы прямолинейности.

Пример: узкий проход — парковка и безопасность

В условиях плотной компоновки оборудования важно, чтобы стол быстро «прятался» и так же быстро возвращался к работе. Колёса диаметром 100 мм уверенно переносят массу стола и оснастки даже через пороги и стыки покрытий. Схема работы проста: оператор поднимает опоры, отпускает тормоза, паркует стол в нише между стеллажами и фиксирует колёса. При работе опоры выворачиваются вниз, прижимая каркас к полу — стол перестаёт «дышать» при силовых прижимах. Дополнительно на углы ставят полиуретановые буферы — они защищают от случайных касаний соседнее оборудование, а яркие маркировки на полу уменьшают риск коллизий с погрузчиками и тележками.

Пример: сборка и раскрой на одной станции

В небольших производствах раскройный стол часто совмещают с этапом предварительной сборки. Здесь выручает модульное хранение под столешницей: на полке лежат струбцины, угольники, кондукторы и расходники; сбоку — перфорированные панели для часто используемого ручного инструмента. Для безопасности электрику и пылеудаление подводят сверху на рельсе или гибкой траверсе, а кабели фиксируют клипсами на каркасе. При переходе от реза к сборке на стол укладывают жертвенный коврик — он защищает ламинат от ударов и предотвращает скольжение деталей. Такая организация сокращает потери времени между операциями и уменьшает количество внутрискладских перемещений.

«Каждый метр, который не нужно проходить с деталью на руках, — это минус к браку и плюс к производительности. Мобильный стол позволяет держать «поток» в руках мастера». — руководитель производственного отдела Софья Руднева

Пример: модульная линия из трёх столов

Для длинномерных изделий — стеновых панелей, композитных лонжеронов, раскроя в рулонах — эффективно ставить три одинаковых стола в линию. Средний работает как основной раскройный пост, крайние — как приёмка и выдача. Колёса 100 мм дают возможность быстро «ломать» линию под новый формат: столы раздвигаются или сводятся под размер заготовки, фиксируются тормозами и опорами. Важна синхронизация по высоте — для этого каркасы оснащены регулировочными опорами с шагом не менее 1 мм. На одном из столов устанавливают металлическую накладку и магнитные упоры — удобно для быстрой базировки и проверки линейности индикатором. Такая модульная компоновка без сложных направляющих решает 90% задач на малосерийном участке, сохраняя гибкость планирования.

Решение	Плюсы	Когда применять
Стационарная установка на опорах	Максимальная стабильность, нулевая вибрация	Точнейшие операции, фрезеровка по шаблонам, серийные резы
Мобильная установка на колёсах 100 мм	Быстрая перестановка, маневренность, экономия площади	Смешанные участки, узкие проходы, гибкая логистика
Комбинированная (колёса + винтовые опоры)	Лучшее из двух миров: мобильность и жёсткая фиксация	Большинство производств: от мебели до композитов

Итоги: как выбрать раскройный стол под задачи производства

Выбор раскройного стола — это не «купить поверхность на ножках». Смотрите на систему целиком: жёсткость каркаса (металл 2 мм и диагональные связи), паспортную распределённую нагрузку (500 кг на стол, 300 кг на столешницу, 200 кг на полку), точность и стабильность столешницы (ламинат 24 мм как универсальная база), совместимость с оснасткой (Т-пазы, сетка отверстий, пазы под направляющие), мобильность (колёса 100 мм, тормоза, регулируемые опоры), организацию рабочего места (полка, перфопанели, подсветка, кабель-каналы). Материал столешницы подбирается под процесс: ламинированная фанера — универсал; ФСФ — для влажных зон; МДФ — для калиброванного чистого реза; ЛДСП — экономичный жертвенный слой; фанера с металлической накладкой — для тяжёлых условий и магнитной оснастки. Обязательно оценивайте реальную геометрию и качество обработки кромок, продумайте обслуживание: сменные подложки, защита кромок, периодическая юстировка опор. Такой подход снижает брак, ускоряет цикл раскроя и делает рабочее место безопасным и предсказуемым — именно то, что нужно современному производству, от легкой промышленности до высокотехнологичных отраслей, включая авиационную.
