Что такое стеллаж с выкатными платформами и где он применяется

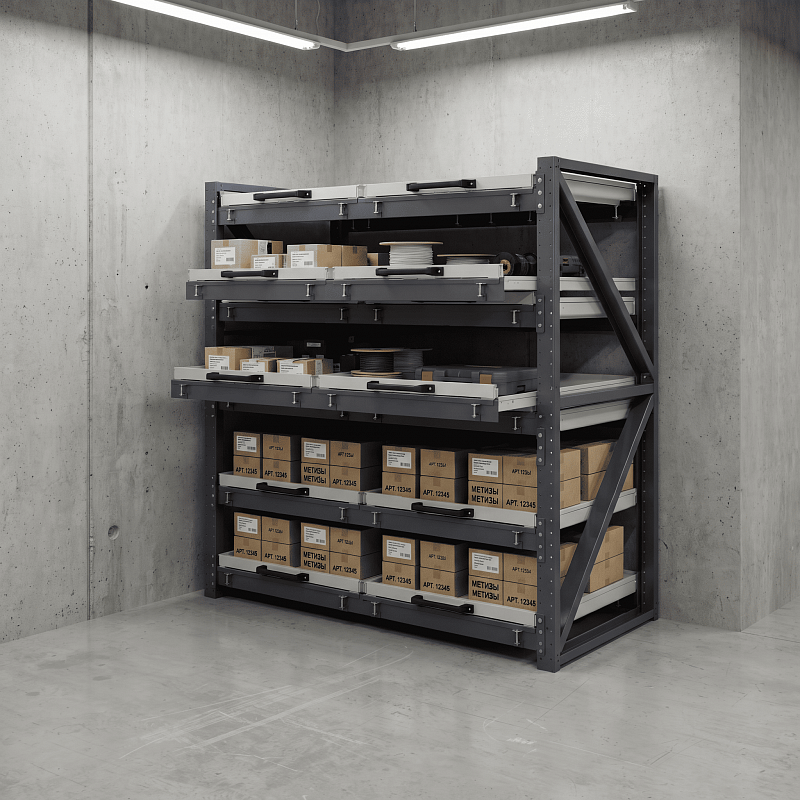

Стеллаж с выкатными платформами — это специализированная система хранения для тяжелых и габаритных предметов, в которой каждый уровень оснащен платформами на направляющих. Платформы можно выдвигать на заданную длину для быстрого и безопасного доступа к хранящимся объектам: инструментальной оснастке, штампам, пресс-формам, электромеханическим узлам, калибрам, мерительным плитам и другим компонентам, критичным для производственного процесса. В отличие от классических полочных решений, выкатная конструкция минимизирует необходимость перемещения тяжелых грузов вручную на вытянутых руках и позволяет работать с ними в удобной и эргономичной зоне обслуживания. Это особенно актуально в цехах металлообработки, инструментальных участках, прессовых и литьевых производствах, ремонтных мастерских, а также в складских комплексах с высоким уровнем оборачиваемости номенклатуры. Благодаря модульному исполнению и сборно-разборной архитектуре стеллаж легко интегрируется в существующую логистику предприятия, масштабируется за счет дополнительных секций и сохраняет заявленные показатели грузоподъемности при установке в линию. Порошковое покрытие защищает металл от истирания и коррозии, а фиксаторы на платформах исключают их самопроизвольное выкатывание даже при вибрациях или случайных толчках. В итоге предприятие получает не просто место хранения, а инструмент повышения операционной эффективности, сокращения простоев и снижения рисков травматизма.

«Выкатные платформы решают типичную для индустрии проблему — как безопасно и быстро добраться до тяжелой оснастки на глубине стеллажа. Правильная механика направляющих и надежная фиксация позволяют превратить сложную операцию в рутинную и безопасную», — отмечает ведущий инженер одного из машиностроительных предприятий.

Конструкция и технические характеристики стеллажа

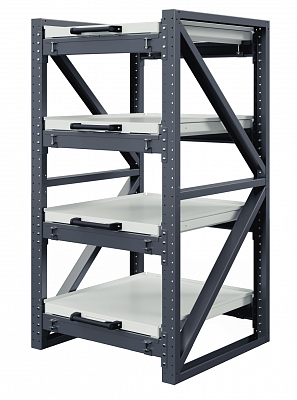

Конструктивно стеллаж с выкатными платформами представляет собой жесткую сварно-болтовую раму из высокопрочной листовой стали с регулируемыми опорами и системой направляющих, на которых установлены выкатные платформы. Рама выполнена в сборно-разборном исполнении, что упрощает транспортировку, монтаж и возможную перенастройку в процессе эксплуатации. Все металлические элементы защищены порошковой окраской: покрытие устойчиво к истиранию, маслам, смазкам, моющим средствам и типичным механическим воздействиям, что обеспечивает сохранение внешнего вида и защиту от коррозии при работе в закрытых помещениях производственных и складских зон.

Ключевой функциональный модуль — платформа. Ее внутренние габаритные размеры для размещения грузов составляют 878×986 мм (Ш×Г), что позволяет уверенно располагать на одном уровне крупногабаритные комплектующие, кассеты с инструментом, кассеты штампов или пресс-формы. Выдвижение платформы — 650 мм: такой ход обеспечивает доступ ко всему периметру грузового пространства без необходимости полностью извлекать тяжелый объект или снимать его подъемной техникой на уровне глубины яруса. Конструкция направляющих рассчитана на высокие динамические нагрузки и многократные циклы выдвижения/задвижения без потери плавности хода.

Безопасность операций обеспечивается встроенным фиксатором платформы. Механизм фиксации предотвращает самопроизвольное выкатывание при вибрациях, перекатах тележек рядом с секцией или случайных касаниях. Разблокировка осуществляется оператором осознанным движением, что снижает вероятность нештатных ситуаций. Дополнительно на фронтальной кромке платформ предусмотрена удобная зона хвата, позволяющая оператору сохранять устойчивое положение корпуса и минимизировать риск перегрузки спины при работе с тяжелой номенклатурой.

Грузоподъемность стеллажа подтверждается нормативами по равномерно распределенным нагрузкам. Максимально допустимая нагрузка на одну платформу составляет 500 кг при равномерном распределении. При этом максимально допустимая равномерно распределенная нагрузка на ярус хранения — 1000 кг, что позволяет использовать на одном уровне две платформы с полной загрузкой или комбинировать тяжелые и среднетяжелые предметы без ущерба для ресурса узлов. Суммарная нагрузка на секцию достигает 4000 кг, что делает систему сопоставимой по прочности с промышленными паллетными решениями и позволяет устанавливать стеллажи в линию без снижения заявленной грузоподъемности. Величины нагрузок выверены с учетом коэффициентов запаса на статические и динамические воздействия, характерные для ручных операций и перемещения грузов.

Модульность — еще одна сильная сторона конструкции. Базовая секция служит ядром, к которому присоединяются дополнительные секции: это дает возможность наращивать систему по мере увеличения номенклатуры или изменения логистики участка. Узлы сопряжения выполнены на болтовых соединениях с фиксируемой геометрией, что гарантирует стабильность в линии и правильное распределение усилий между стойками. При установке в линию сохраняются паспортные характеристики по грузоподъемности, а значит, нет необходимости вводить ограничительные коэффициенты при проектировании длинных рядов. В реальной эксплуатации это выражается в предсказуемости поведения стеллажа при полной загрузке и удобстве планирования мест хранения для тяжелых позиций.

Система рассчитана на эксплуатацию в закрытых помещениях. Это важно, поскольку защитные свойства порошкового покрытия и точность механики направляющих раскрываются в чистых или условно чистых зонах. Для правильной работы рекомендуются ровные твердые полы, корректная анкеровка по проекту и регламентный уход — периодическая очистка направляющих и проверка фиксаторов. В совокупности перечисленные элементы и характеристики образуют продуманную инженерную систему, которая сочетает компактность, высокую несущую способность и эргономику доступа к тяжелым грузам, сокращая общее время операций комплектации, переналадки и ремонта оборудования.

• Внутренние габариты платформы: 878×986 мм; выдвижение: 650 мм.

• Нагрузки: до 500 кг на платформу, 1000 кг на ярус, 4000 кг на секцию (равномерно распределенные).

• Порошковое покрытие всех металлических элементов и фиксатор от самопроизвольного выкатывания.

Основные узлы и материалы

В состав стеллажа входят: опорные стойки из листовой стали с перфорацией под крепеж, поперечные и продольные связи, комплекты направляющих для каждой выкатной платформы, сами платформы с усиленным настилом, узлы фиксации и ручки-держатели. Все детали подвергаются многоступенчатой подготовке под порошковую окраску: обезжиривание, фосфатирование, полимеризация в печи. Итоговое покрытие образует прочную, химически и механически устойчивую пленку. Такая комбинация материалов и технологических операций увеличивает ресурс конструкции, а также помогает поддерживать чистоту: загрязнения легко удаляются стандартными моющими средствами без риска повредить краску или металл.

Элемент конструкции	Описание	Преимущества
Опорные стойки	Стальная рама с перфорацией и ребрами жесткости	Высокая несущая способность, точная геометрия, простота сборки
Направляющие	Механические узлы с повышенной износостойкостью	Плавный ход, стабильность при полной нагрузке, долговечность
Выкатные платформы	Настил с усилениями, размеры 878×986 мм, ход 650 мм	Удобный доступ к грузу, оптимальная площадь, безопасная эргономика
Фиксатор платформы	Механизм блокировки от самопроизвольного движения	Исключение нештатного выкатывания, повышение безопасности
Порошковое покрытие	Полимерный слой, устойчивый к абразиву, маслам и моющим средствам	Долговечность, коррозионная стойкость, презентабельный вид

Габариты, нагрузки и требования к установке

При проектировании зоны хранения важно учитывать три уровня нагрузки: до 500 кг на платформу, до 1000 кг на ярус и до 4000 кг на секцию. Эти параметры рассчитываются при условии равномерного распределения массы и корректной установки на ровном основании. Рекомендуется анкерное крепление секций к полу для стабильности при частых выдвижениях платформ. Внутренние габариты 878×986 мм позволяют размещать типовые кассеты с оснасткой и поддоны нестандартного форм-фактора. Ход 650 мм обеспечивает достаточную зону доступа для работы с ручным инструментом или талью на монорельсе без полного извлечения компонента. При установке нескольких секций в линию сохраняются паспортные грузовые характеристики, что упрощает планирование длинных рядов в условиях ограниченной площади.

«При равномерной загрузке до 500 кг на платформу и правильной анкеровке стеллаж демонстрирует стабильную геометрию даже при активной эксплуатации. Это ключевой критерий для цехов, где выдвижение/задвижение — постоянная операция», — комментарий инженера по оборудованию.

Преимущества, износостойкость и безопасность эксплуатации

В сравнении с классическими полочными и шкафными системами, стеллаж с выкатными платформами сочетает высокую несущую способность, эргономику и безопасность. Платформы выдвигаются до 650 мм, благодаря чему оператор работает в безопасном коридоре, а не на вытянутых руках в глубине стеллажа. Порошковое покрытие всех металлических элементов повышает износостойкость при контакте с маслосодержащими жидкостями и моющими средствами, а также защищает от царапин и сколов. Фиксаторы платформ предотвращают самопроизвольное движение под воздействием вибраций. Конструкция рассчитана на эксплуатацию в закрытых помещениях и позволяет масштабировать систему без потери грузоподъемности при установке в линию. В сумме это дает снижение травматизма, ускорение операций комплектации и сокращение простоев при переналадке производства.

• Безопасный доступ к тяжелым грузам за счет выкатных платформ с фиксацией.

• Высокая износостойкость: порошковое покрытие устойчиво к маслам, моющим средствам и механическим воздействиям.

• Масштабируемость: наращивание секций без снижения заявленных нагрузок.

Износостойкость и долговечность покрытия

Порошковая окраска — это не только эстетика, но и реальная защита металла. В производственных условиях поверхность контактирует с абразивной стружкой, инструментом, тарами, масляной пленкой. Полимерный слой выдерживает эти воздействия, не теряя адгезии и цвета, а также упрощает уборку: загрязнения удаляются стандартными средствами без риска химического разрушения покрытия. На длинной дистанции это снижает частоту косметических ремонтов и продлевает срок службы стеллажа. Важно, что стойкость растворам и смазкам сохраняет безопасность: платформа остается сухой и чистой, риск соскальзывания груза минимален.

Безопасность операций и фиксация платформ

Фиксатор предотвращает самопроизвольное выкатывание платформ под действием случайного толчка или вибрации от соседнего оборудования. Разблокировка требует осознанного действия, поэтому вероятность нежелательного движения платформы сведена к минимуму. Выдвижение на 650 мм создает безопасную рабочую зону: оператор не наклоняется глубоко внутрь, а значит, снижается нагрузка на поясницу и плечевой пояс. Плавность хода направляющих и отсутствие люфтов уменьшают рывки и микротравмы. При проектировании ряда рекомендуется выдерживать проходы согласно нормам охраны труда, а также использовать визуальную маркировку предельной нагрузки для каждого уровня.

«Безопасность — это результат совокупности факторов: фиксаторы, плавные направляющие, понятная маркировка и грамотное обучение персонала. Когда все элементы на месте, выкатной стеллаж становится эталоном эргономичной работы с тяжестями», — специалист по охране труда и промышленной безопасности.

Снижение трудозатрат и потерь времени

Доступ к оснастке без применения подъемной техники на каждом шаге ускоряет цикл подготовки к переналадке. Оператор за несколько секунд выдвигает платформу, получает прямой доступ к единице хранения и возвращает ее на место. Сокращается количество лишних перемещений, вероятность падения инструмента и время простоя оборудования. При серийном производстве даже экономия 30–60 секунд на операцию дает заметный эффект на горизонте недели: растет выработка, снижаются затраты на внеплановые ремонты из-за повреждения оснастки. Стандартизированное размещение тяжелых предметов на платформах облегчает визуальный аудит и учет позиций.

Критерий	Стеллаж с выкатными платформами	Обычный стационарный стеллаж
Доступ к глубине	Выдвижение 650 мм, прямой доступ ко всей площади	Доступ ограничен передней зоной, требуется вытягивание
Безопасность	Фиксатор исключает самопроизвольное выкатывание	Нет механизма блокировки, риск смещения груза выше
Износостойкость	Порошковое покрытие устойчиво к маслам и абразиву	Стандартная окраска быстрее истирается
Масштабируемость	Легкое наращивание секций, сохранение грузоподъемности	Ограниченные возможности без усиления конструкции
Эргономика	Работа в безопасной зоне, меньше наклонов	Частые наклоны и неудобные позы

Масштабируемость: дополнительные секции и установка в линию

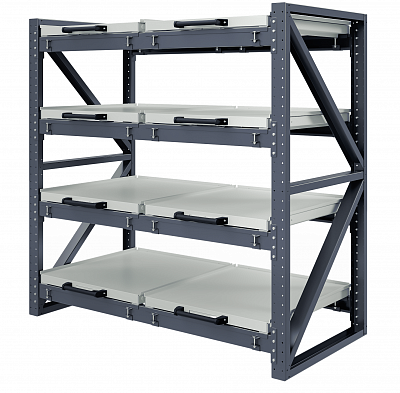

Одно из ключевых преимуществ рассматриваемой системы — модульность. Базовая секция выступает ядром, к которому по мере необходимости добавляются дополнительные секции. При установке стеллажей в линию сохраняется заявленная грузоподъемность: до 500 кг на платформу, до 1000 кг на ярус и до 4000 кг на секцию при равномерном распределении. Это означает, что проект можно масштабировать без пересмотра прочностных расчетов или сложных усилений. Для предприятий, которые развиваются итеративно, это критично: сегодня — два поста, завтра — целый инструментальный участок. Линейная компоновка облегчает маршрутизацию персонала и техники, сокращает «мертвые» зоны склада и упрощает визуальный контроль остатков.

• Пример 1: добавление одной секции к базовой для расширения ассортимента оснастки на 20–30% без перестройки проходов.

• Пример 2: формирование линии из трех секций для централизованного хранения штампов разной массы с единым регламентом доступа.

• Пример 3: интеграция пятисекционного ряда в прессовый цех для быстрой переналадки на нескольких прессах в течение смены.

Двухсекционная линия для инструментального участка

На старте модернизации участка часто достаточно двухсекционной линии. Одна базовая секция принимает наиболее ходовые позиции, другая — тяжелые и габаритные. За счет идентичной геометрии направляющих и одинаковой грузоподъемности на платформу (до 500 кг) перераспределение номенклатуры по уровням не вызывает проблем. Проход остается неизменным, логистика понятна: слева — калибры и приспособления, справа — кассеты с оснасткой. При росте потребностей линия расширяется без остановки основного процесса.

Пятисекционный ряд для пресс-цеха

В пресс-цехе важно быстро менять оснастку и иметь резервные позиции под рукой. Пятисекционный ряд с сохранением нагрузок на каждую секцию до 4000 кг обеспечивает высокий запас по массе и гибкость: тяжелые пресс-формы размещаются на нижних уровнях, более легкие — выше. Ход 650 мм позволяет работать с тележками и подкатными домкратами, не нарушая безопасность проходов. При правильной анкеровке ряд остается монолитным даже при интенсивной эксплуатации и многократных циклах в течение смены.

«Модульная архитектура — это свобода конфигурации без компромиссов по прочности. Добавляете секцию — получаете те же паспортные показатели и предсказуемое поведение под нагрузкой», — руководитель проекта внедрения на промышленном складе.

Модульная реконфигурация при переезде

Сборно-разборная конструкция облегчает релокацию оборудования при перепланировке цеха. Секции демонтируются, перевозятся и собираются в новой логике — например, зеркально или зигзагообразно относительно основных потоков. Благодаря болтовым соединениям узлов сопряжения и унифицированным отверстиям монтаж выполняется быстро, с минимальным простоем. Сохраняется целостность покрытия и геометрия направляющих, а значит, нет необходимости в дополнительной калибровке или усилении каркаса.

Конфигурация	Преимущества	Применение
Одиночная секция	Минимальная площадь, быстрый ввод в эксплуатацию	Локальные посты ТОиР, небольшие мастерские
Линия из 3 секций	Оптимальный баланс емкости и длины прохода	Инструментальные участки с разнородной номенклатурой
Линия из 5 секций	Максимальная емкость, единый регламент доступа	Пресс-цеха, литьевые участки, центральные склады оснастки

Вывод: зачем выбирать стеллаж с выкатными платформами

Стеллаж с выкатными платформами — это инженерное решение для безопасного и эффективного хранения тяжелых грузов. Внутренние габариты платформы 878×986 мм и выдвижение 650 мм обеспечивают удобный доступ к оснастке, а фиксатор исключает самопроизвольное движение. Прочностные характеристики позволяют работать с нагрузкой до 500 кг на платформу, 1000 кг на ярус и 4000 кг на секцию при равномерном распределении. Порошковое покрытие защищает металл от износа, масел и моющих средств, сохраняя презентабельный вид и ресурс узлов. Модульность и установка в линию без потери паспортной грузоподъемности делают систему гибкой и масштабируемой: вы можете начать с одной секции и постепенно выстроить полноценный ряд под нужды производства. Если вашей задаче нужны безопасность, износостойкость и предсказуемая механика под реальную нагрузку — такой стеллаж станет надежной основой организованного пространства и ускорит ключевые операции на участке.
